Un variateur de fréquence ne se raccorde pas comme un simple contacteur. Entre le dimensionnement en courant, les contraintes de compatibilité électromagnétique, la dissipation thermique et les fonctions de sécurité, l’intégration d’un variateur de vitesse en armoire industrielle (souvent résumée par l’expression variateur de vitesse armoire industrielle) relève d’une approche système.
Ce guide 2026 détaille le schéma type, les règles de câblage, le paramétrage de base et les précautions à respecter pour obtenir une installation fiable et conforme. Il s’adresse aux techniciens de maintenance, aux conducteurs de travaux et aux bureaux d’études qui conçoivent ou modernisent des équipements motorisés.
Variateur de vitesse en armoire industrielle, le guide
Temps de lecture : ~14 min
- Qu’est-ce qu’un variateur de vitesse en armoire industrielle ?
- Comment fonctionne un variateur de fréquence ?
- Pourquoi installer le variateur dans une armoire plutôt qu’en direct ?
- Quels composants sont indispensables dans une armoire avec variateur ?
- Comment dimensionner un variateur de vitesse pour un moteur asynchrone ?
- Quelles normes respecter pour intégrer un variateur en armoire électrique industrielle ?
- Câblage et schéma du variateur de vitesse, les règles de l’art
- Paramétrage et mise en service d’un variateur de fréquence
- Thermique de l’armoire, le facteur de fiabilité le plus sous estimé
- Un variateur de vitesse réduit-il toujours la consommation d’énergie ?
- Maintenance et diagnostic des pannes d’un variateur en armoire
- Quel budget prévoir pour une armoire avec variateur ?
- Réussir l’intégration d’un variateur de vitesse en armoire industrielle
- Questions fréquentes sur le variateur de vitesse en armoire
Qu’est-ce qu’un variateur de vitesse en armoire industrielle ?
Rôle du variateur de vitesse dans l’armoire industrielle
Un variateur de vitesse est un convertisseur d’électronique de puissance installé entre le réseau et le moteur. Il règle la vitesse de rotation, le couple et les phases d’accélération ou de décélération de la machine.
Dans le langage des ateliers, variateur de vitesse et variateur de fréquence désignent le même équipement dès lors qu’il s’agit de piloter un moteur asynchrone triphasé. Le terme variateur de fréquence, ou VFD, est simplement plus précis, puisque l’appareil agit sur la fréquence et sur la tension d’alimentation du moteur. Un démarreur progressif, lui, se contente de lisser le courant au démarrage sans offrir de réglage permanent de la vitesse.
Parler de variateur de fréquence en armoire électrique revient donc à décrire un ensemble, et non un seul composant. L’armoire regroupe le sectionneur général, les protections, le variateur, les filtres, l’automate programmable industriel et les interfaces de communication. C’est cette architecture, et non l’appareil seul, qui détermine la fiabilité de l’installation.
Comment fonctionne un variateur de fréquence ?
Chaîne de conversion et modes de commande
Le principe repose sur trois étages successifs. Le premier assure le redressement du courant alternatif du réseau. Le deuxième stocke et filtre l’énergie sur un bus continu équipé de condensateurs. Le troisième, l’onduleur, reconstitue une tension alternative à fréquence variable par modulation de largeur d’impulsion, souvent désignée par les sigles MLI ou PWM.
En faisant varier la fréquence de sortie, le variateur modifie la vitesse de synchronisme du moteur, qui dépend de cette fréquence et du nombre de pôles.
La stratégie de commande se choisit ensuite selon l’application. La commande scalaire V/f convient aux charges simples comme les pompes et les ventilateurs. La commande vectorielle sans capteur apporte un meilleur couple à basse vitesse et une meilleure dynamique, utile sur convoyeurs, mélangeurs ou extrudeuses. Les applications de levage ou de positionnement exigent généralement un retour codeur.
Les rampes d’accélération et de décélération complètent le réglage en limitant les à coups mécaniques, un point souligné par le GIMELEC dans ses travaux sur les moteurs et variateurs.
Pourquoi installer le variateur dans une armoire plutôt qu’en direct ?
La première raison est réglementaire et matérielle. La majorité des variateurs industriels sont livrés avec un indice de protection IP20, ce qui impose leur montage dans un coffret ou une armoire adaptée, comme l’indiquent les manuels d’utilisation des constructeurs. L’enveloppe protège l’électronique de la poussière, de l’humidité, des projections et des contacts accidentels, tout en garantissant un environnement thermique maîtrisé.
La seconde raison est fonctionnelle. L’armoire centralise le sectionnement verrouillable, les protections contre les courts-circuits, la séparation entre circuits de puissance et circuits de commande, l’arrêt d’urgence et la fonction Safe Torque Off. Elle facilite aussi l’intégration avec l’automatisme, la supervision et la remontée d’alarmes.
Enfin, elle simplifie l’exploitation, puisque le technicien de maintenance dispose d’un point unique pour consigner, diagnostiquer et intervenir. Dans nos ateliers, chaque armoire industrielle avec variateur est conçue avec ce raisonnement, un chef de projet suivant le dossier de l’étude à la mise en service.
Quels composants sont indispensables dans une armoire avec variateur ?
La composition varie avec la puissance moteur, le type de charge, le niveau de sécurité requis et l’environnement, mais un socle revient systématiquement. Le tableau suivant résume les éléments principaux et les points de vigilance associés.
| Élément | Fonction | Point de vigilance |
|---|---|---|
| Sectionneur général | Mise hors tension et consignation | Verrouillable par cadenas |
| Disjoncteur ou fusibles | Protection contre courts-circuits et surintensités | Calibre selon le courant d’entrée du variateur |
| Variateur de fréquence | Réglage de la vitesse, du couple et des rampes | Dégagements de ventilation respectés |
| Filtre CEM | Réduction des perturbations conduites | Adapté à l’environnement et à la longueur de câble |
| Inductance réseau | Limitation des pics de courant et des harmoniques | Utile sur réseaux faibles ou multi variateurs |
| Résistance de freinage | Dissipation de l’énergie renvoyée en décélération | Déportée si la dissipation est importante |
| Ventilation ou climatisation | Évacuation des pertes thermiques | Filtres à nettoyer périodiquement |
| Automate programmable industriel | Pilotage du procédé et supervision | Liaison bus ou entrées sorties câblées |
À retenir
Une armoire avec variateur ne se résume jamais au prix de l’appareil. Les filtres, la thermique, les protections, la programmation et les essais représentent une part importante du coût final et du niveau de fiabilité obtenu.
Comment dimensionner un variateur de vitesse pour un moteur asynchrone ?
Critères de dimensionnement du variateur
L’erreur la plus fréquente consiste à choisir le variateur sur la seule puissance en kilowatts. Le critère déterminant est le courant nominal du moteur, associé au type de charge et au régime de surcharge admissible. Un variateur calibré pour une charge à couple variable ne conviendra pas à un broyeur ou à une presse qui réclament des surcharges répétées.
Avant toute sélection, le bureau d’études relève un ensemble de données qui conditionnent le résultat final.
- Caractéristiques moteur, soit la tension, le courant nominal, la fréquence, la vitesse, le couplage, le rendement et le facteur de puissance.
- Profil d’exploitation, soit le type de charge, le cycle de fonctionnement, la fréquence des démarrages et la surcharge nécessaire.
- Contraintes d’installation, soit la longueur du câble moteur, la température ambiante, l’altitude, le degré de pollution et l’indice de protection attendu.
Les applications se répartissent ensuite en grandes familles. Le couple variable concerne les pompes et ventilateurs, le couple constant vise les convoyeurs, extrudeuses et mélangeurs, la forte surcharge caractérise les broyeurs et les machines de levage, la forte dynamique s’applique au bobinage et aux machines outils. Cette classification oriente à la fois le choix du calibre et celui du mode de commande.
Quelles normes respecter pour intégrer un variateur en armoire électrique industrielle ?
Normes applicables aux variateurs en armoire
Le cadre normatif s’articule autour de la série IEC/EN 61800, consacrée aux entraînements électriques à vitesse variable. La partie 5-1 traite des exigences de sécurité électrique, thermique et énergétique. La partie 3 fixe les exigences de compatibilité électromagnétique, avec des catégories d’environnement à respecter selon que l’installation est résidentielle ou industrielle.
Pour l’équipement électrique des machines, la norme EN 60204-1 s’applique, en cohérence avec la Directive Machines 2006/42/CE. Les installations basse tension relèvent de la NF C 15-100 pour leur partie distribution, et les ensembles d’appareillage sont couverts par la CEI 61439.
En pratique, la conformité se joue sur des détails de mise en oeuvre, notamment la mise à la terre à faible impédance, le raccordement du blindage du câble moteur sur 360 degrés, la séparation des chemins de câbles de puissance et de commande, le respect des longueurs maximales de câble et la présence d’un filtre CEM adapté.
Notre bureau d’études interne produit les schémas, les bilans de puissance et les dossiers de conformité associés, une méthode que nous appliquons depuis 2007 sur les chantiers industriels de la Loire et des départements voisins.
Câblage et schéma du variateur de vitesse, les règles de l’art
Bonnes pratiques de câblage du variateur

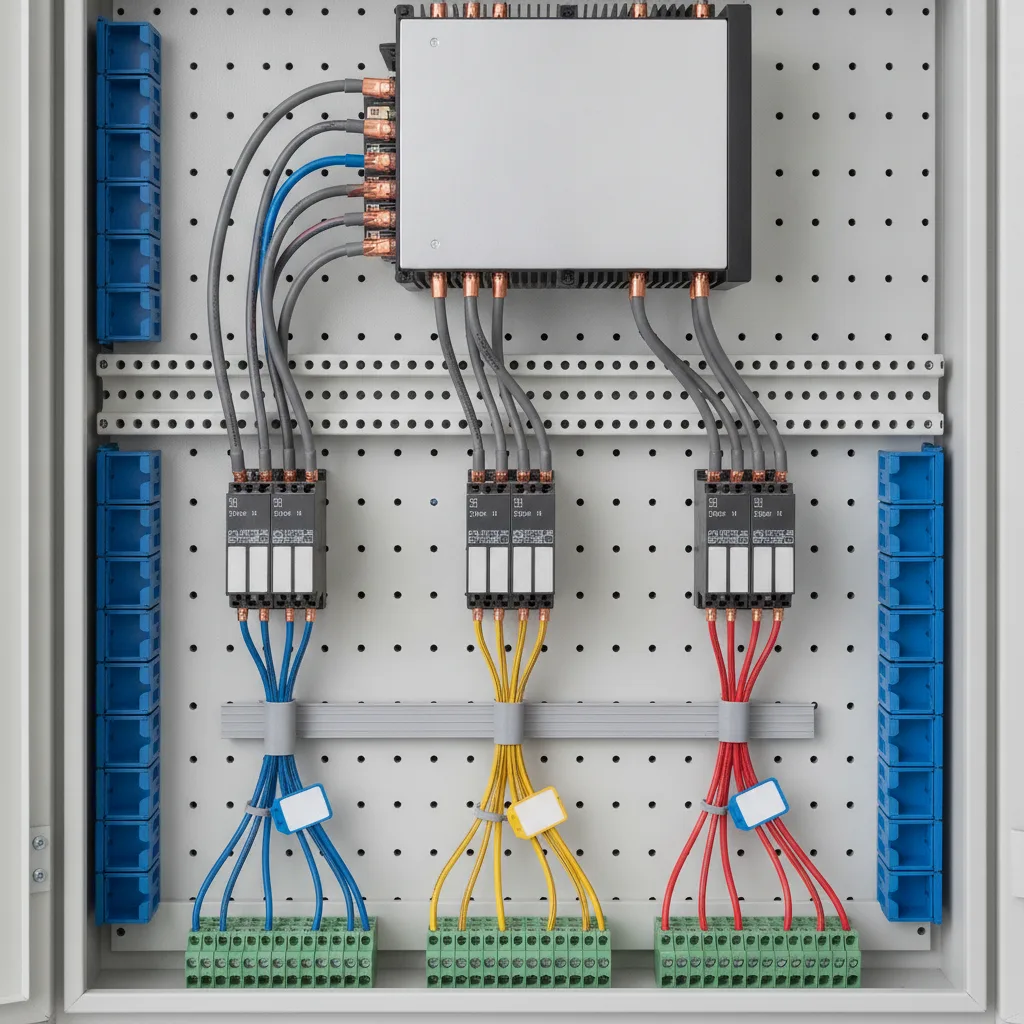

Le schéma d’une armoire avec variateur suit une logique constante. L’arrivée réseau passe par le sectionneur général, puis par la protection contre les courts-circuits, éventuellement par une inductance réseau et un filtre CEM, avant d’alimenter le bornier de puissance du variateur. La sortie alimente le moteur par un câble blindé, parfois via un contacteur de sécurité.
Le circuit de commande, alimenté en 24 volts continu, regroupe les consignes, les retours capteurs, les entrées de sécurité et la liaison avec l’automate.
Les règles de câblage sont exigeantes. Les câbles moteur ne doivent pas cheminer à proximité immédiate des signaux analogiques, des bus de communication ou des circuits de mesure. Les sections se calculent en tenant compte du courant, de la longueur, du mode de pose et de la température. Toutes les interventions de raccordement se réalisent hors tension, après sectionnement et vérification d’absence de tension, comme le rappellent les instructions de service des constructeurs.
Bon à savoir
Les condensateurs du bus continu peuvent rester chargés plusieurs minutes après la coupure de l’alimentation. Le délai de décharge indiqué par le constructeur doit être respecté avant toute intervention sur le bornier de puissance.
Paramétrage et mise en service d’un variateur de fréquence
Le paramétrage commence toujours par la plaque signalétique du moteur, soit la tension, le courant, la fréquence, la vitesse et la puissance nominales. Viennent ensuite les fréquences minimale et maximale, les rampes d’accélération et de décélération, le mode de commande, la limitation de courant, la protection thermique, le sens de rotation, l’affectation des entrées et sorties, la source de consigne et les seuils d’alarme.
Sur une pompe ou une centrale de traitement d’air, une régulation PID interne permet de maintenir une pression, un débit ou une température sans automate supplémentaire.
La mise en service suit une progression méthodique. Contrôle du câblage et de la mise à la terre, essai à vide à faible vitesse, vérification du sens de rotation, montée progressive en charge, relevé des courants, contrôle du bruit et des vibrations, test des sécurités et des arrêts d’urgence, puis sauvegarde des paramètres. Cette dernière étape est souvent négligée, alors qu’elle conditionne la rapidité d’un futur remplacement de matériel.
Thermique de l’armoire, le facteur de fiabilité le plus sous estimé
Un variateur dissipe une partie de l’énergie qu’il convertit sous forme de chaleur. L’armoire doit évacuer ces pertes, auxquelles s’ajoutent celles des alimentations, des transformateurs et des résistances.
Le calcul thermique prend en compte la puissance dissipée, le volume de l’enveloppe, la température extérieure, l’indice IP, l’altitude et la circulation de l’air. Le variateur s’installe dans la position préconisée par le constructeur, généralement verticale, avec les dégagements requis autour des entrées et sorties d’air.
Une évacuation insuffisante se traduit rapidement par des déclenchements thermiques, une limitation automatique du courant, des défauts intermittents, un vieillissement accéléré des condensateurs et, à terme, une panne prématurée. Sur un site poussiéreux, le nettoyage des filtres de ventilation devient une opération de maintenance préventive à part entière.
Un variateur de vitesse réduit-il toujours la consommation d’énergie ?
Non, et c’est un point important à clarifier avant tout investissement. Les gains sont réels lorsque le débit, la pression ou la charge varient dans le temps, ce qui correspond typiquement aux pompes, ventilateurs, centrales de traitement d’air, compresseurs et convoyeurs.
Pour ces machines, les lois d’affinité jouent fortement, la puissance absorbée variant approximativement avec le cube de la vitesse. Selon les publications d’ABB, les variateurs permettent de réduire la consommation de 30 à 50 pour cent dans de nombreuses applications, tandis que d’autres sources techniques citent des ordres de grandeur de 20 à 50 pour cent selon le profil de charge et le temps de fonctionnement.
En revanche, sur une machine tournant en permanence à vitesse nominale et à pleine charge, l’ajout d’un variateur introduit des pertes de conversion sans bénéfice énergétique. Un relevé de charge préalable, associé à un bilan des heures de fonctionnement, reste le seul moyen sérieux d’estimer le retour sur investissement.
Maintenance et diagnostic des pannes d’un variateur en armoire
La maintenance préventive s’organise autour d’un contrôle visuel de l’armoire, du nettoyage des filtres, de la vérification des ventilateurs, du contrôle du serrage des connexions, du relevé des températures, de la lecture de l’historique des alarmes et de la sauvegarde des paramètres. Les guides d’installation et d’entretien publiés par Schneider Electric constituent une base de référence pour définir ces périodicités.
Le diagnostic curatif part toujours du code défaut enregistré par le variateur. Le tableau ci-dessous résume les orientations les plus courantes.
| Défaut | Cause probable | Action recommandée |
|---|---|---|
| Surintensité | Rampe trop rapide, moteur bloqué, paramètres moteur erronés | Vérifier la rampe et les paramètres moteur |
| Surtension | Décélération trop brutale ou charge entraînante | Vérifier le dimensionnement de la résistance de freinage |
| Surchauffe | Ventilation, filtres encrassés ou surcharge mécanique | Nettoyer les filtres et vérifier la charge |
| Parasites capteurs | Blindage mal raccordé ou proximité des câbles de puissance | Vérifier le blindage et le cheminement des câbles |
| Moteur ne démarre pas | Autorisation de marche, consigne ou entrées de sécurité | Contrôler l’autorisation, la consigne et les sécurités |
Quel budget prévoir pour une armoire avec variateur ?
Le prix du variateur seul n’est qu’une partie de l’équation. Des fourchettes publiées pour 2026 par un site spécialisé situent le matériel autour de 300 euros TTC pour un petit variateur monophasé jusqu’à 2,2 kilowatts, et à 6 000 euros TTC ou davantage pour un variateur triphasé haute performance destiné à des installations supérieures à 200 kilowatts, hors câblage et génie civil. Ces montants restent indicatifs.
À ce matériel s’ajoutent l’enveloppe, les protections, les filtres, les câbles, la ventilation, l’éventuel automate, l’étude électrique, le montage, la programmation, les essais et la mise en service. Sur une installation complète, ces postes représentent fréquemment une part supérieure au coût du variateur lui même. Le chiffrage doit donc se raisonner à l’échelle du projet, en intégrant la maintenance future et la disponibilité des pièces.
Réussir l’intégration d’un variateur de vitesse en armoire industrielle
Intégrer un variateur dans une armoire industrielle n’a rien d’une opération plug and play. Le résultat dépend d’une chaîne complète, du dimensionnement en courant au traitement CEM, du calcul thermique à la programmation, de la sécurité machine à la documentation des réglages.
C’est précisément cette approche système que nous appliquons chez BS AUTOMATION, avec un bureau d’études interne, un chef de projet dédié et une intervention de proximité sur les sites industriels d’Auvergne Rhône Alpes. Pour un projet de nouvelle armoire, une rénovation d’installation ou un diagnostic de défauts récurrents, nos équipes sont joignables via notre site.
En résumé : variateur de vitesse en armoire industrielle
Intégrer un variateur de vitesse en armoire industrielle impose donc de traiter ensemble le dimensionnement électrique, la compatibilité électromagnétique, la thermique, la sécurité machine et la maintenance. Un projet pensé globalement, documenté et testé étape par étape limite les arrêts non prévus et sécurise l’investissement sur la durée de vie de l’installation.
FAQ – questions fréquentes sur le variateur de vitesse en armoire
Peut-on piloter plusieurs moteurs avec un seul variateur ?
C’est possible sur des moteurs identiques fonctionnant à la même vitesse, en mode de commande scalaire V/f uniquement. Chaque moteur doit alors disposer de sa propre protection thermique individuelle, car le variateur ne peut pas distinguer la surcharge d’un moteur en particulier.
Quelle longueur maximale de câble moteur peut-on utiliser ?
Elle dépend du modèle, du type de câble et de la présence de filtres. Au delà de la valeur indiquée par le constructeur, les capacités parasites du câble génèrent des courants de fuite et des surtensions aux bornes du moteur, ce qui impose l’ajout d’un filtre de sortie ou d’une inductance moteur.
Faut-il conserver un contacteur entre le variateur et le moteur ?
La fonction Safe Torque Off intégrée remplace souvent le contacteur pour la sécurité, ce qui simplifie l’armoire et limite l’usure mécanique. Un contacteur reste utile lorsque plusieurs moteurs sont commutés ou lorsqu’un secours en direct réseau est prévu.
Peut-on installer un variateur sur un moteur ancien ?
Les moteurs anciens n’ont pas toujours une isolation prévue pour les fronts de tension générés par la modulation de largeur d’impulsion. Une vérification de l’isolement, l’ajout d’un filtre de sortie ou le remplacement par un moteur à haut rendement conforme aux classes actuelles sont alors à étudier.
Un variateur peut-il être ajouté sur une armoire existante ?
Oui, à condition de vérifier la place disponible, la capacité d’évacuation thermique de l’enveloppe, la puissance disponible en amont et la compatibilité CEM avec les équipements déjà présents. Un relevé sur site précède systématiquement ce type de rétrofit.
