Dans une usine moderne, un incident électrique ne se limite jamais à un simple disjoncteur qui saute. Il met en jeu la sécurité des opérateurs, la conformité réglementaire et la continuité de production. Entre les exigences normatives, les systèmes de commande complexes et la pression sur les cadences, il est facile de passer à côté d’un détail critique.
Nous vous proposons une approche structurée autour de trois points de vigilance électrique essentiels pour sécuriser vos machines industrielles et réduire durablement votre exposition au risque. Consultez dès à présent notre checklist opérationnelle pour un audit express.
Sécurité électrique machine : les 3 points de vigilance électrique pour vos machines industrielles
Temps de lecture : ~8 min
- Pourquoi la sécurité électrique machine est stratégique pour votre production
- Point de vigilance 1 : protection contre les chocs électriques et liaisons équipotentielles
- Point de vigilance 2 : conception des systèmes de commande de sécurité PL et SIL
- Point de vigilance 3 : vérifications et maintenance périodiques
- Checklist des 3 points de vigilance
- À faire et à ne pas faire
- Mini FAQ pour les directeurs de production
Pourquoi la sécurité électrique machine est stratégique pour votre production
La sécurité électrique des machines industrielles ne se résume pas à poser quelques disjoncteurs. Elle repose sur un ensemble cohérent de mesures techniques et organisationnelles qui visent à protéger contre les chocs électriques, les arcs, les surchauffes et les démarrages intempestifs. Pour un directeur de production, les enjeux sont multiples :
- Protection des personnes et responsabilité pénale en cas d’accident
- Maintien de la disponibilité des équipements et limitation des arrêts non planifiés
- Respect des normes comme la NF EN 60204-1 et la NF EN 62061
- Garantie du marquage CE au titre de la Directive Machines 2006/42/CE (et du futur Règlement 2023/1230)
- Maîtrise des coûts de maintenance et des investissements de mise à niveau
Une sécurité électrique machine bien conçue est donc un facteur de performance globale. Elle se construit dès la phase de conception avec l’analyse de risques selon l’ISO 12100, puis se consolide dans le temps par une exploitation et une maintenance rigoureuses.
Point de vigilance 1 : protection contre les chocs électriques et liaisons équipotentielles
Le premier axe de travail pour sécuriser une machine industrielle est la protection contre les chocs électriques, qu’ils soient directs ou indirects. La norme NF EN 60204-1 encadre précisément la conception des équipements électriques des machines jusqu’à 1 000 V en courant alternatif et 1 500 V en courant continu.
Les fondamentaux techniques à maîtriser

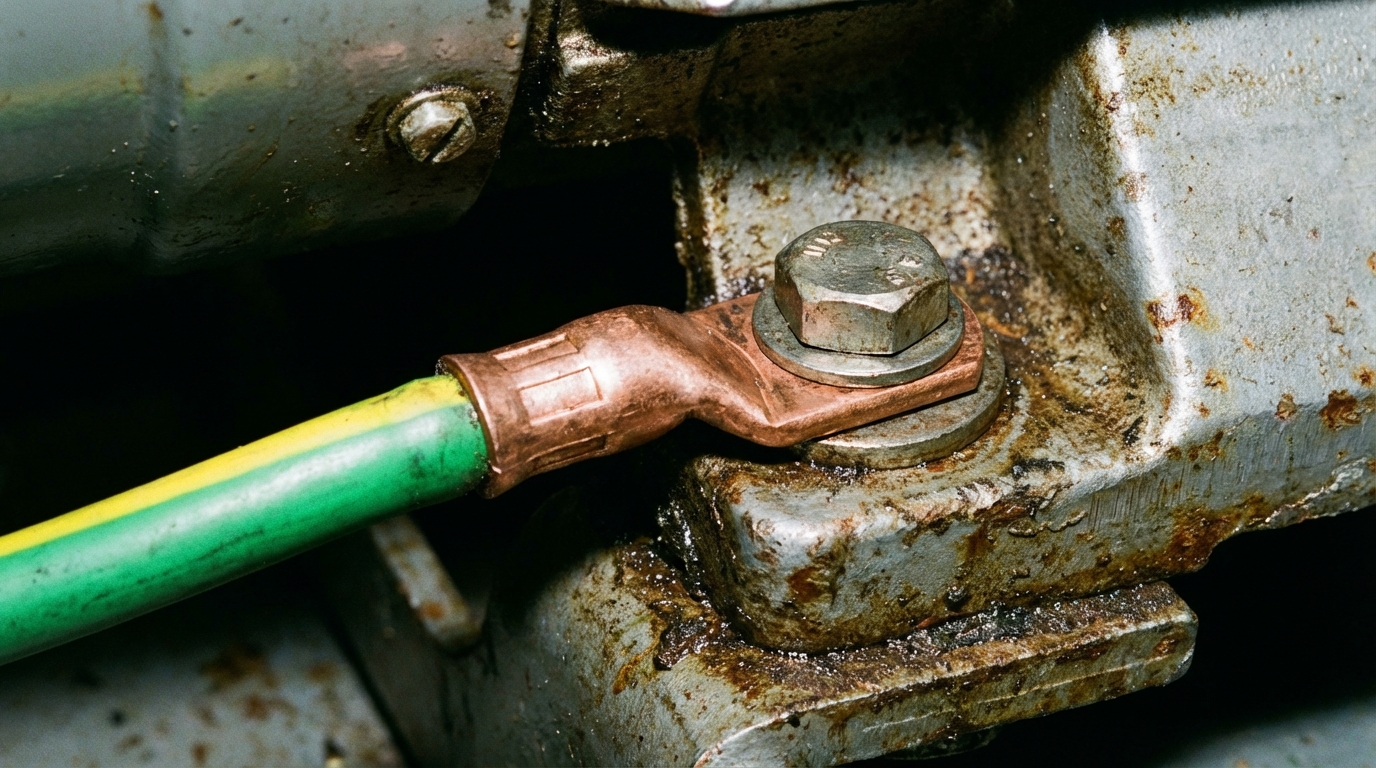

Pour limiter le risque de choc et d’arc électrique, plusieurs éléments sont incontournables : un isolement approprié des parties actives avec enveloppes ou écrans empêchant tout contact, des dispositifs différentiels adaptés (obligation de 30 mA sur les prises depuis 2021), des liaisons équipotentielles efficaces reliant les masses à la terre, un choix de câbles, borniers et chemins de câbles adapté aux contraintes industrielles, ainsi qu’un schéma de mise à la terre cohérent et régulièrement vérifié.
Dans les ateliers où coexistent plusieurs générations de machines, les non-conformités apparaissent souvent dans le détail du câblage, les prises ajoutées en cours de vie ou les coffrets modifiés sans mise à jour de l’étude. En tant qu’électriciens industriels et tertiaires, nous intervenons exclusivement sur des installations professionnelles jusqu’au poste HTA 20 kV. Cette spécialisation nous permet de contrôler la cohérence entre vos machines, vos tableaux généraux et vos postes de transformation. Pour des projets complets ou des mises à niveau, vous pouvez vous appuyer sur nos interventions en installations en électricité et électrotechnique.
Point de vigilance 2 : conception des systèmes de commande de sécurité PL et SIL
La sécurité électrique machine ne se limite pas au circuit de puissance. Les systèmes de commande de sécurité sont aujourd’hui majoritairement électroniques ou programmables, avec des fonctions complexes et un fort impact sur la conformité CE. Deux familles de normes structurent la sécurité fonctionnelle : la NF EN 62061, fondée sur les niveaux SIL (Safety Integrity Level), et l’EN ISO 13849-1 qui définit les niveaux de performance PL de a à e.
Comprendre PL et SIL sans jargon inutile

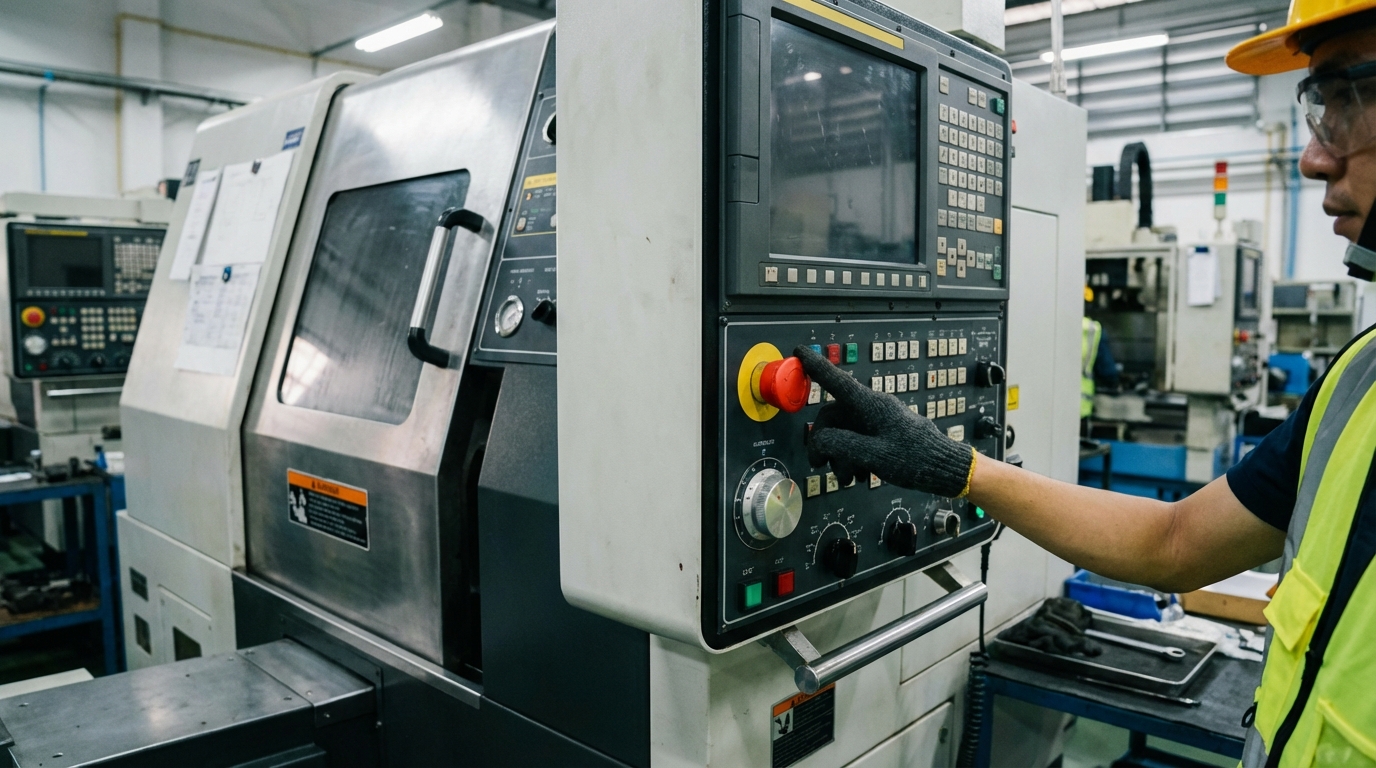

Ces normes permettent de dimensionner, valider et documenter les circuits de sécurité qui pilotent, par exemple, les arrêts d’urgence (STO, SS1), les barrières immatérielles, portes et carters interverrouillés, les variateurs avec fonctions de sécurité intégrées ou encore les automates de sécurité chargés de la surveillance. Un variateur mal paramétré ou modifié sans revalidation peut annuler la conformité CE de la machine, même si le matériel est certifié à l’origine.
La bonne pratique consiste donc à exiger une analyse de risques formalisée pour chaque machine, des dossiers de validation des fonctions de sécurité (PL ou SIL atteints, hypothèses de calcul, exclusions de défauts) et une revalidation systématique lors de toute modification impactant la sécurité (voir la section À faire et à ne pas faire pour les erreurs courantes). Dans une entreprise de taille humaine comme la nôtre, nous ne sous-traitons pas ces études ; la maîtrise de bout en bout entre conception, câblage, programmation et mise en service rassure les responsables de site soumis à des audits clients ou assureurs.
Point de vigilance 3 : vérifications et maintenance périodiques
Même la meilleure conception ne suffit pas si la machine n’est pas suivie dans la durée. La sécurité électrique machine se dégrade lentement sous l’effet des vibrations, de la chaleur, des extensions successives ou d’interventions improvisées.
Les contrôles à planifier

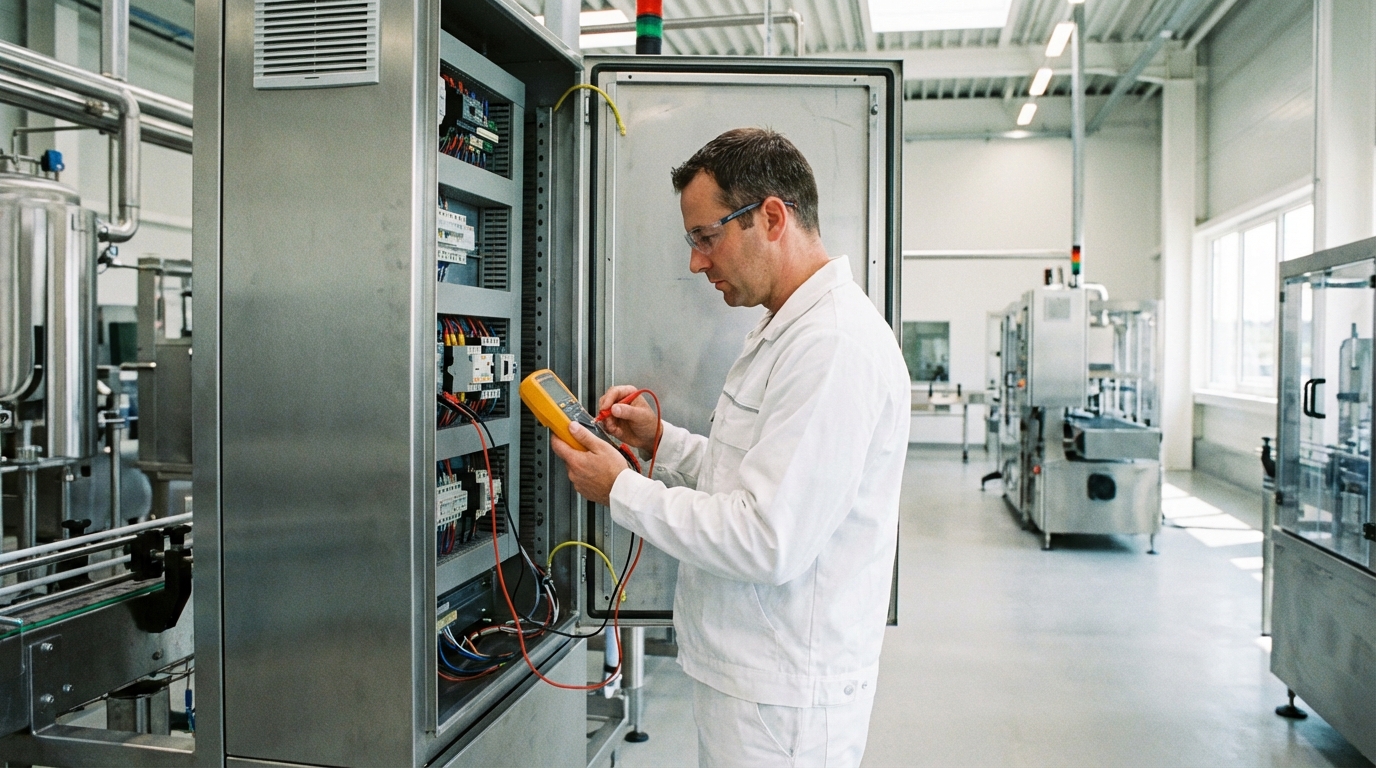

Les textes réglementaires et les guides de l’INRS recommandent plusieurs niveaux de vérification : contrôle avant la première mise sous tension de la machine ; contrôle avant mise en service sur le site d’exploitation ; vérifications périodiques (souvent annuelles) par un organisme accrédité COFRAC ou un prestataire compétent ; contrôles spécifiques pour les installations haute tension au-delà de 1 000 V selon les NF C13-100 et C13-200. À cela s’ajoutent la maintenance préventive et corrective, les procédures de consignation/déconsignation (LOTO) et la traçabilité des interventions. Les habilitations électriques du personnel, délivrées selon la NF C18-510, doivent correspondre aux missions réellement confiées. Un service de maintenance industrielle habitué aux contextes de production continue est un atout pour structurer vos plans de maintenance, vos contrôles électriques et vos mises à jour documentaires.
Checklist des 3 points de vigilance pour vos machines industrielles
| Domaine | Questions clés |
|---|---|
| Protection contre les chocs électriques | Votre réseau de terre et vos liaisons équipotentielles ont-ils été vérifiés récemment ? |
| Les prises sont-elles protégées par des différentiels 30 mA, notamment les ajouts récents ? | |
| Les coffrets et armoires ferment-ils correctement et empêchent-ils tout contact direct ? | |
| Les schémas électriques sont-ils à jour et disponibles à proximité de chaque machine ? | |
| Systèmes de commande de sécurité | Disposez-vous d’une analyse de risques documentée et actualisée pour chaque machine critique ? |
| Les arrêts d’urgence et protections d’accès sont-ils testés régulièrement avec enregistrement des essais ? | |
| Un processus de revalidation est-il appliqué après toute modification d’automate, de variateur ou de capteur ? | |
| Les niveaux PL ou SIL annoncés par les fournisseurs sont-ils intégrés dans une architecture globale cohérente ? | |
| Vérifications et maintenance | Un planning de vérifications électriques périodiques est-il formalisé, suivi et archivé ? |
| Les rapports des organismes de contrôle débouchent-ils sur des plans d’action concrets ? | |
| Les habilitations électriques du personnel sont-elles à jour et adaptées aux missions réelles ? | |
| Les procédures de consignation LOTO sont-elles connues, appliquées et auditées sur le terrain ? |
À faire et à ne pas faire en matière de sécurité électrique machine
| Bonnes pratiques | Erreurs à éviter |
|---|---|
| Formaliser une politique de sécurité électrique portée par la direction | Modifier un coffret ou un variateur sans étude préalable |
| Inclure la NF EN 60204-1 et la Directive Machines dans les cahiers des charges | Ajouter des prises ou rallonges sans vérifier la protection différentielle |
| Imposer une analyse de risques et une documentation PL/SIL pour chaque nouvelle ligne | Laisser des armoires ouvertes ou des bornes accessibles |
| Planifier et tracer les essais réguliers des fonctions de sécurité | Confier des tâches électriques à du personnel non habilité |
| Former périodiquement opérateurs et mainteneurs au risque électrique | Reporter indéfiniment les actions issues des rapports de contrôle |
| Centraliser schémas et rapports dans une base documentaire unique | Considérer la sécurité électrique comme un simple sujet de conformité |
FAQ
Mini FAQ pour les directeurs de production.
Qui est responsable de la sécurité électrique des machines dans l’usine ?
Le constructeur est responsable de la conformité initiale et du marquage CE, mais dès l’intégration sur le site l’employeur – donc la direction de l’usine – devient responsable de l’utilisation, des modifications et de la maintenance.
Dois-je remettre à niveau toutes les anciennes machines pour les aligner sur les normes récentes ?
Les machines anciennes ne doivent pas forcément suivre la dernière norme, mais elles doivent offrir un niveau de sécurité équivalent. Les guides de l’INRS et les normes de type B ou C servent de référence pour définir les mesures compensatoires.
Comment prioriser les actions de mise en conformité électrique ?
Combinez une analyse de risques avec une cartographie de criticité : traitez d’abord les équipements à fort taux d’utilisation, forte énergie électrique ou accès fréquent des opérateurs, puis bâtissez un plan pluriannuel en tenant compte des fenêtres de maintenance.
Quelle est la place de la formation dans la sécurité électrique machine ?
Elle est centrale : même avec une conception irréprochable, une mauvaise habitude peut provoquer un accident grave. La formation initiale, les recyclages d’habilitation NF C18-510 et les exercices réguliers renforcent durablement la culture de sécurité.
Renforcer la sécurité électrique machine sur votre site, c’est réduire à la fois le risque humain, l’exposition réglementaire et les arrêts non planifiés. En travaillant méthodiquement sur les protections contre les chocs électriques, la conception des systèmes de commande de sécurité et la maintenance périodique, vous transformez une obligation en avantage concurrentiel. Pour aller plus loin, appuyez-vous sur nos compétences en installations en électricité et électrotechnique et en maintenance industrielle, afin de découvrir des solutions adaptées à vos contraintes de production.
