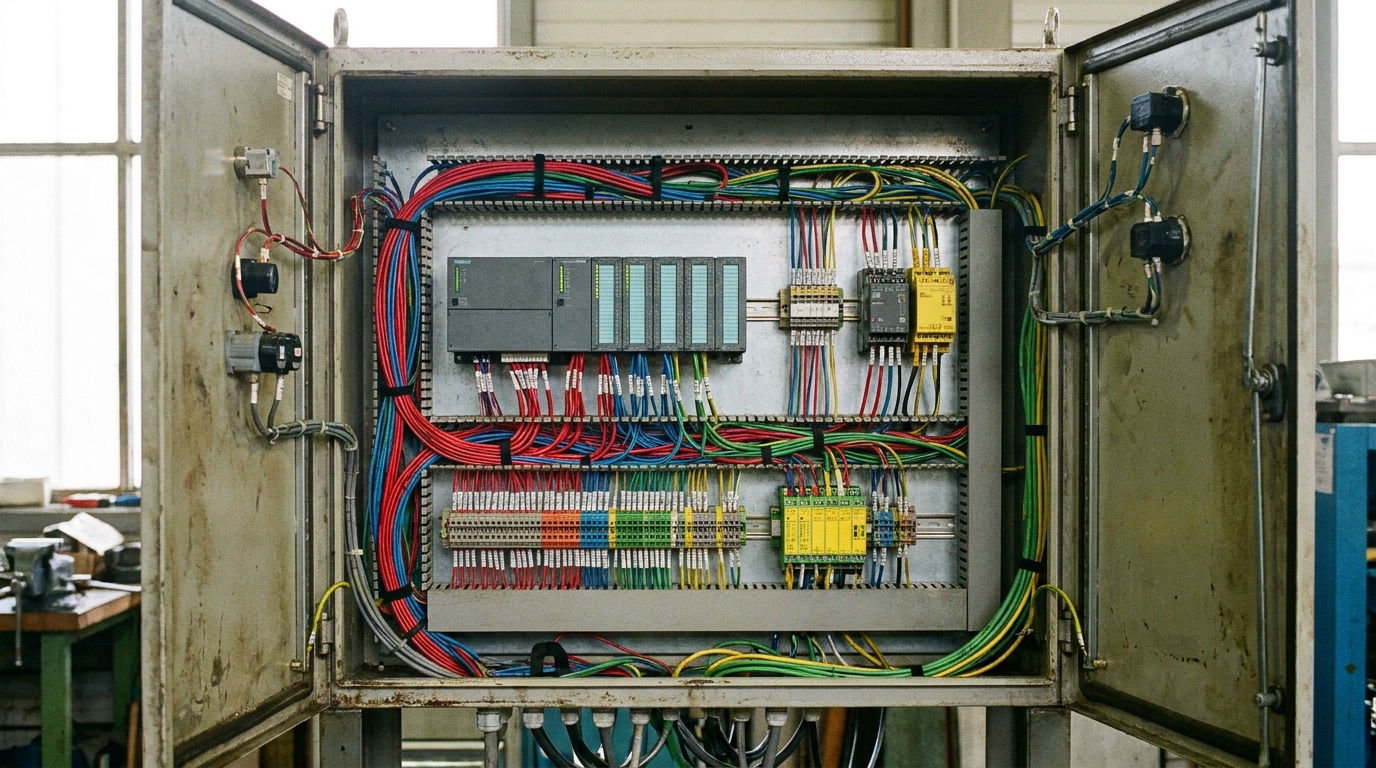

Dans la plupart des ateliers modernes, il existe au moins un automate programmable industriel qui travaille discrètement derrière les armoires électriques. Ce boîtier, appelé aussi API ou PLC, pilote des machines, sécurise des séquences et surveille des centaines de signaux en temps réel.
Pour un étudiant ou un technicien junior, comprendre son fonctionnement est une compétence clé pour concevoir, dépanner ou faire évoluer une installation. Nous vous proposons ici une explication claire et concrète, illustrée d’exemples issus de notre expérience en automatisme et électricité industrielle.
Comment fonctionne un Automate Programmable Industriel (API) ?
Temps de lecture : ~11 min
Sommaire
- Définition et rôle de l’automate programmable industriel
- Architecture d’un API : les composants essentiels
- Le cycle de fonctionnement d’un automate programmable industriel
- Exemple simple pour comprendre le fonctionnement
- Avantages et limites des automates programmables
- Où trouve-t-on les API industriels : applications typiques
- Comment nous intégrons les automates programmables dans vos installations
- Questions fréquentes
Définition et rôle de l’automate programmable industriel
Un automate programmable industriel est un dispositif électronique conçu pour contrôler et automatiser des processus industriels en exécutant un programme logique. Il remplace les anciens montages à relais et contacteurs câblés, beaucoup plus rigides et difficiles à modifier.
Concrètement, un API reçoit des informations de l’installation, prend des décisions selon le programme écrit par l’automaticien puis commande les actionneurs. Il s’agit d’un ordinateur industriel robuste, destiné à fonctionner en continu dans un environnement exigeant tout en restant facilement re-programmable et évolutif. Sa modularité permet de commencer avec peu d’entrées/sorties puis d’étendre la configuration en ajoutant des modules.
Architecture d’un API : les composants essentiels
Unité centrale et mémoire
La CPU constitue le cerveau de l’automate : processeur pour exécuter les instructions et mémoire pour stocker programme utilisateur, données statiques (paramètres) et données dynamiques (états instantanés).
Module d’alimentation et modules d’entrée/sortie
Un module d’alimentation convertit le courant alternatif en continu (souvent 24 V DC). Les cartes d’E/S font l’interface avec le terrain : entrées numériques ou analogiques (capteurs, boutons, sondes) et sorties pour actionneurs (moteurs, vérins, voyants).
Interfaces de communication et IHM
Les bus industriels (Modbus, Profibus, Profinet, Ethernet IP…) permettent à l’API d’échanger des données avec variateurs, capteurs intelligents, SCADA ou écrans opérateur. Les IHM offrent la visualisation des états, la modification de consignes et le diagnostic.
| Module | Fonction principale |
|---|---|
| CPU | Exécute le programme et gère la mémoire |
| Alimentation | Convertit et stabilise l’énergie électrique |
| Entrées/Sorties | Interface avec capteurs et actionneurs |
| Communication | Échanges de données avec autres systèmes |
Le cycle de fonctionnement d’un automate programmable industriel
1 – Lecture des entrées
L’automate capture l’état des capteurs, boutons, sondes ou informations réseau et les place dans l’image des entrées.
2 – Exécution du programme utilisateur
Le programme (Ladder, FBD, Texte structuré) est traité sur la base de cette image afin de calculer états des sorties, temporisations ou compteurs.
3 – Mise à jour des sorties
L’image des sorties est envoyée vers les cartes physiques : ordres moteur, ouvertures de vannes, activation de voyants, etc.
4 – Communication et diagnostic
Durant le même scan, l’API dialogue avec les réseaux, met à jour journaux d’événements et vérifie sa propre santé. L’ensemble se répète en quelques millisecondes pour garantir le temps réel.
Exemple simple pour comprendre le fonctionnement
Considérons un convoyeur : il démarre lorsqu’un opérateur appuie sur « Marche », s’arrête sur « Arrêt », à l’ouverture d’une barrière de sécurité ou si un capteur détecte une accumulation de pièces. Les boutons, la barrière et le capteur sont des entrées ; le moteur commandé via variateur ou contacteur est piloté par une sortie. À chaque cycle, l’API lit les entrées, applique la logique puis maintient ou coupe l’ordre moteur, sans nécessiter de recâblage pour faire évoluer la séquence.
Avantages et limites des automates programmables
| Avantages | Limites |
|---|---|
| Fiabilité élevée en environnements difficiles | Nécessite des compétences en programmation |
| Flexibilité : modification par logiciel | Dimensionnement initial crucial |
| Maintenance facilitée par outils de diagnostic | Obsolescence électronique à long terme |
| Interopérabilité avec bus industriels | Plan de migration à prévoir |
Où trouve-t-on les API industriels : applications typiques

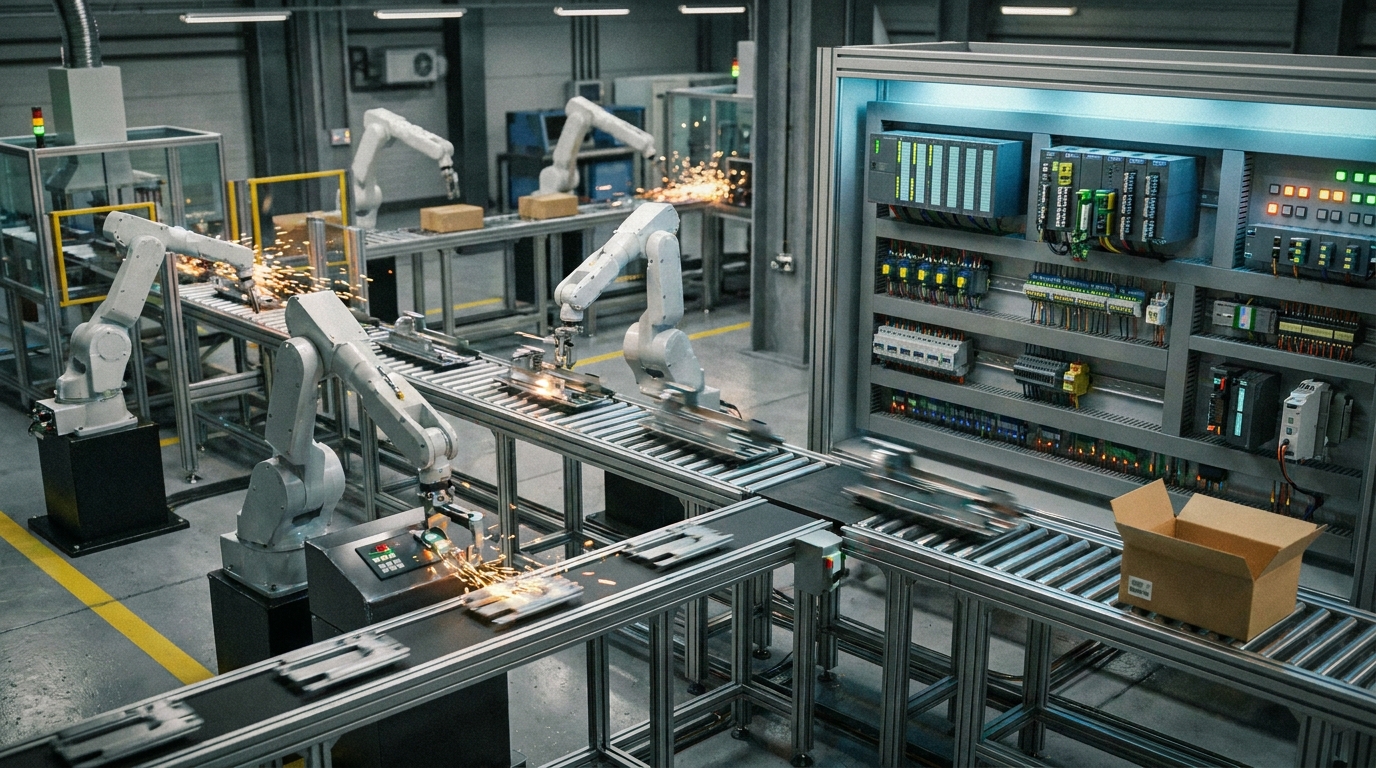

Présents en robotique, métallurgie, plasturgie, agroalimentaire, chimie, pharmaceutique, production et distribution d’énergie ou encore dans les bâtiments tertiaires (CVC, éclairage, contrôle d’accès), les API pilotent lignes de convoyeurs, postes de soudure ou de dosage, contrôles qualité par vision, ou régulations de température et pression. Les mêmes principes servent à gérer l’éclairage ou la recharge de véhicules électriques dans le tertiaire.
Comment nous intégrons les automates programmables dans vos installations
Entreprise de taille humaine, nous intervenons sur l’électricité industrielle et tertiaire jusqu’au poste HTA 20 kV. Nous :
• étudions votre procédé et définissons la plateforme API adaptée ;
• concevons l’architecture E/S et réseaux industriels ;

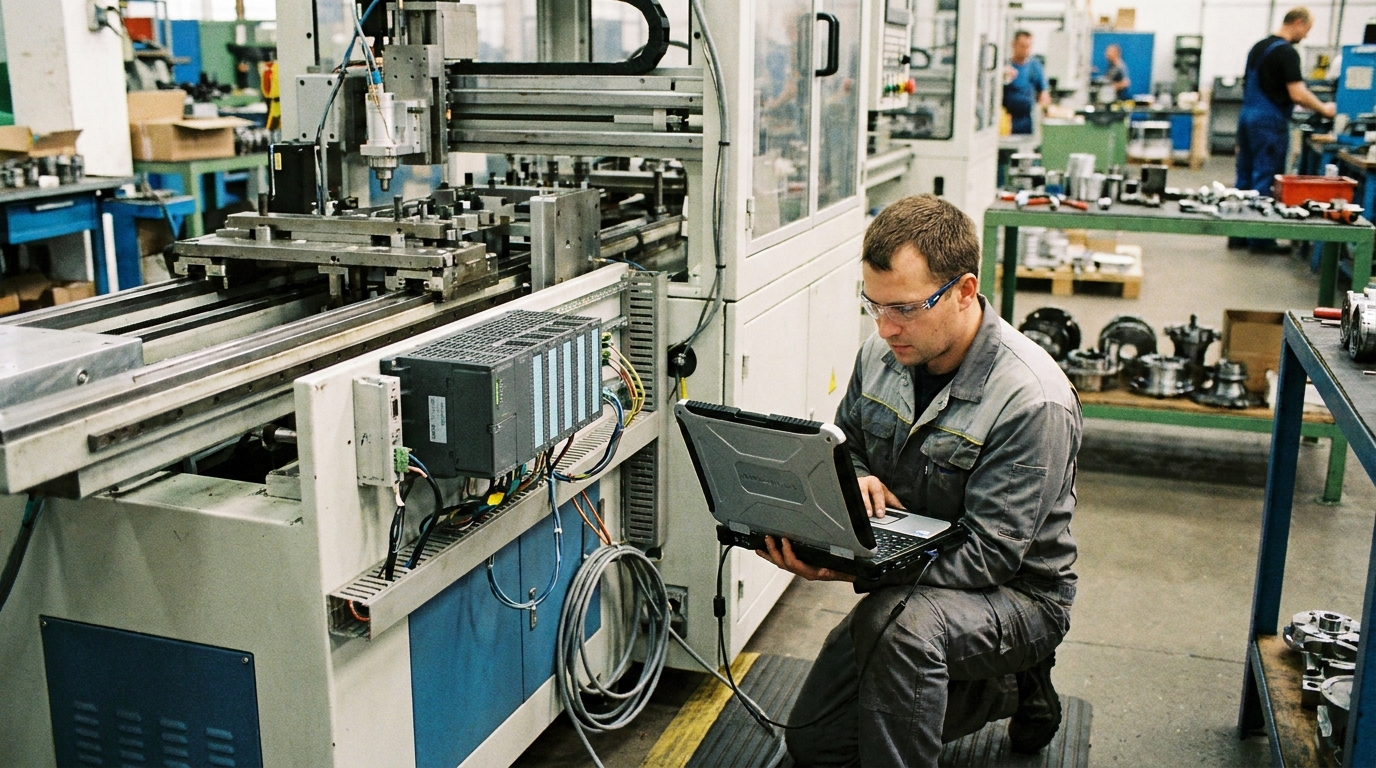

• réalisons la programmation, les essais atelier, puis la mise en service ;
• formons vos équipes à l’utilisation et à la maintenance de base.
Nos prestations complètes incluent la création d’armoires, la modernisation d’installations câblées par relais et des contrats de maintenance pour réduire les arrêts non planifiés. Plus d’informations : Automatisme et informatique industrielle | Installations en électricité et électrotechnique
Questions fréquentes
Qu’est-ce qu’un automate programmable industriel par rapport à un simple automate ?
L’API est conçu pour la production ou le bâtiment technique : robustesse accrue, large choix de modules E/S et protocoles de communication, intégration aisée dans des architectures complexes avec supervision.
Peut-on remplacer un vieux système à relais par un API ?
Oui. L’automate reprend la logique des relais et temporisateurs, offrant souplesse, diagnostic et évolutivité. Une phase d’étude sécurise la transition et permet une mise à niveau éventuelle de la partie puissance.
Est-ce compliqué de programmer un API pour un débutant ?
Les langages comme le Ladder sont proches des schémas électriques, rendant l’apprentissage naturel pour un technicien connaissant contacts et temporisations. Pour une installation complète, il faut toutefois adopter des méthodes de structuration et de test.
Un API peut-il communiquer avec un système de supervision ?
Oui, quasiment tous les API modernes disposent d’interfaces Ethernet industrielles ou bus de terrain pour dialoguer avec un SCADA, remonter alarmes et historiques ou recevoir des consignes depuis une salle de contrôle.
En résumé, l’automate programmable industriel est à la fois le cerveau et le chef d’orchestre de vos installations. Comprendre sa structure, son cycle et ses possibilités de communication est essentiel pour tout technicien ou ingénieur amené à prescrire ou exploiter des équipements industriels.
