Dans un bureau moderne ou une PME tertiaire, une baie de brassage bien câblée est la colonne vertébrale de votre réseau informatique. C’est elle qui centralise les flux de données, d’internet, de téléphonie et de sûreté (vidéosurveillance, contrôle d’accès) dans le cadre des courants faibles. Un câblage soigné limite les pannes, facilite la maintenance et permet à votre système de suivre la croissance de votre activité. En tant qu’électricien industriel et tertiaire, nous voyons chaque jour les conséquences d’une baie mal pensée dans les bâtiments professionnels. Ce guide vous aide à poser les bonnes bases pour un câblage baie de brassage fiable, évolutif et conforme aux bonnes pratiques.
Le Guide du Câblage d’une Baie de Brassage pour les Bureaux et PME
Temps de lecture : ~11 min
- Comprendre le câblage d’une baie de brassage en environnement tertiaire
- Dimensionner et choisir votre baie de brassage pour une PME
- Organiser physiquement les équipements dans la baie
- Réussir le câblage RJ45 et respecter les bonnes pratiques
- Gestion, identification et documentation des câbles
- À faire et à ne pas faire pour le câblage d’une baie de brassage
- Checklist d’installation pour bureaux et PME
- Tests, validation et configuration logique du réseau
- Mini FAQ sur le câblage de baie de brassage pour les PME
Comprendre le câblage d’une baie de brassage en environnement tertiaire
Une baie de brassage est une armoire réseau qui regroupe l’ensemble de vos équipements de communication courants faibles : panneaux de brassage RJ45, switches Ethernet, onduleurs, parfois serveurs ou NAS ainsi que les arrivées des prises réseau de vos bureaux. Les objectifs sont triples : assurer la stabilité de votre réseau (débit et disponibilité), simplifier la maintenance et les évolutions futures, garantir la sécurité des données et la continuité de service. Dans un environnement tertiaire, la baie est le point central pour le réseau bureautique, les bornes Wi-Fi, la vidéoprotection IP, la téléphonie sur IP ainsi que les systèmes de GTB/GTC et les automates. Nous intervenons uniquement en milieu industriel et tertiaire, jusqu’au poste HTA 20 kV ; les recommandations suivantes sont donc adaptées aux bureaux, ateliers, commerces, sites industriels et bâtiments de services.

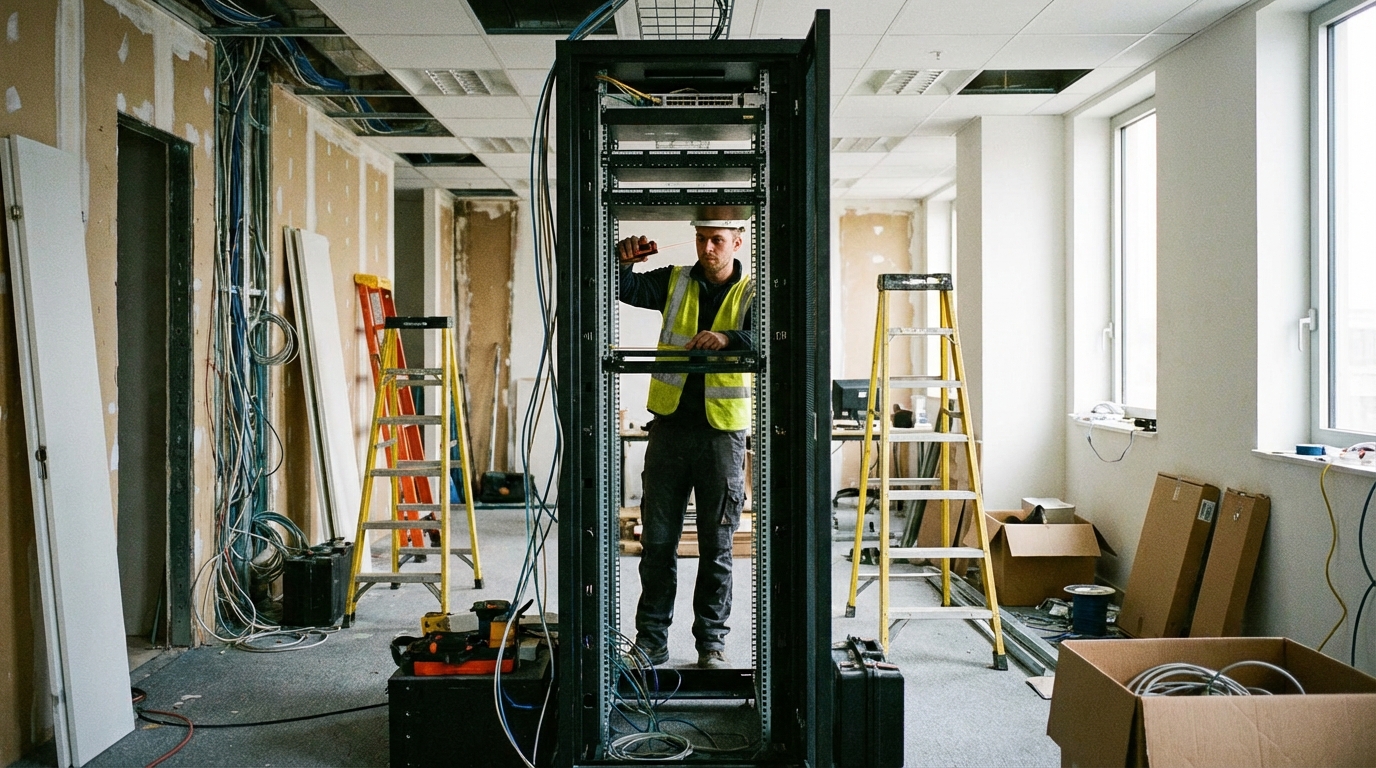

Dimensionner et choisir votre baie de brassage pour une PME
Hauteur en unités U
Chaque équipement réseau occupe une hauteur normalisée (1 U, 2 U, etc.). Additionnez vos panneaux de brassage, vos switches, votre bandeau de prises, votre onduleur ainsi que d’éventuelles étagères, puis ajoutez environ 30 % de marge pour anticiper les futurs besoins. Une baie d’environ 12 U offre souvent un bon compromis entre compacité et évolutivité.
Format de la baie
Deux formats dominent : le 10 pouces, compact mais vite limité, et le 19 pouces, standard en entreprise. Pour la majorité des bureaux et ateliers, le 19 pouces est recommandé car il facilite le choix du matériel et les extensions ultérieures.
Profondeur de la baie
Comptez environ 300 mm pour du matériel léger, 450 mm pour la plupart des équipements professionnels (switches, NAS compacts) et 600 mm pour une haute densité de câblage ou des serveurs volumineux. Une baie murale 12 U avec 450-500 mm de profondeur convient souvent aux PME tertiaires.
Organiser physiquement les équipements dans la baie
Partie supérieure de la baie
Placez un passe-câbles à brosse en haut, suivi immédiatement de vos panneaux de brassage RJ45 ; cette zone centralise les arrivées des prises réseau des bureaux, salles de réunion et locaux techniques.
Zone médiane
Cœur actif du réseau, elle accueille un switch manageable PoE destiné aux bornes Wi-Fi, caméras IP, interphones et téléphones VoIP, voire un second switch pour séparer certains usages. Laissez idéalement 1 U libre dessous pour la circulation d’air et le passage des cordons.
Partie inférieure
Rassemblez l’alimentation électrique : bandeau de prises raccordé au tableau et onduleur dimensionné pour protéger vos équipements des coupures et surtensions. Cette disposition limite les croisements entre câbles d’énergie et de données.
Équipements non rackables
Les éléments hors format rack (box fibre, routeur opérateur, passerelle d’alarme ou de supervision) se placent sur une étagère dédiée munie d’un tapis caoutchouc pour réduire les vibrations et maintenir la connectique accessible.
Réussir le câblage RJ45 et respecter les bonnes pratiques
Choix de la catégorie de câble
Nous conseillons des câbles au minimum en catégorie 6A, compatibles 10 Gigabit Ethernet et offrant une large réserve pour les futurs besoins (flux vidéo, sauvegardes, télétravail).

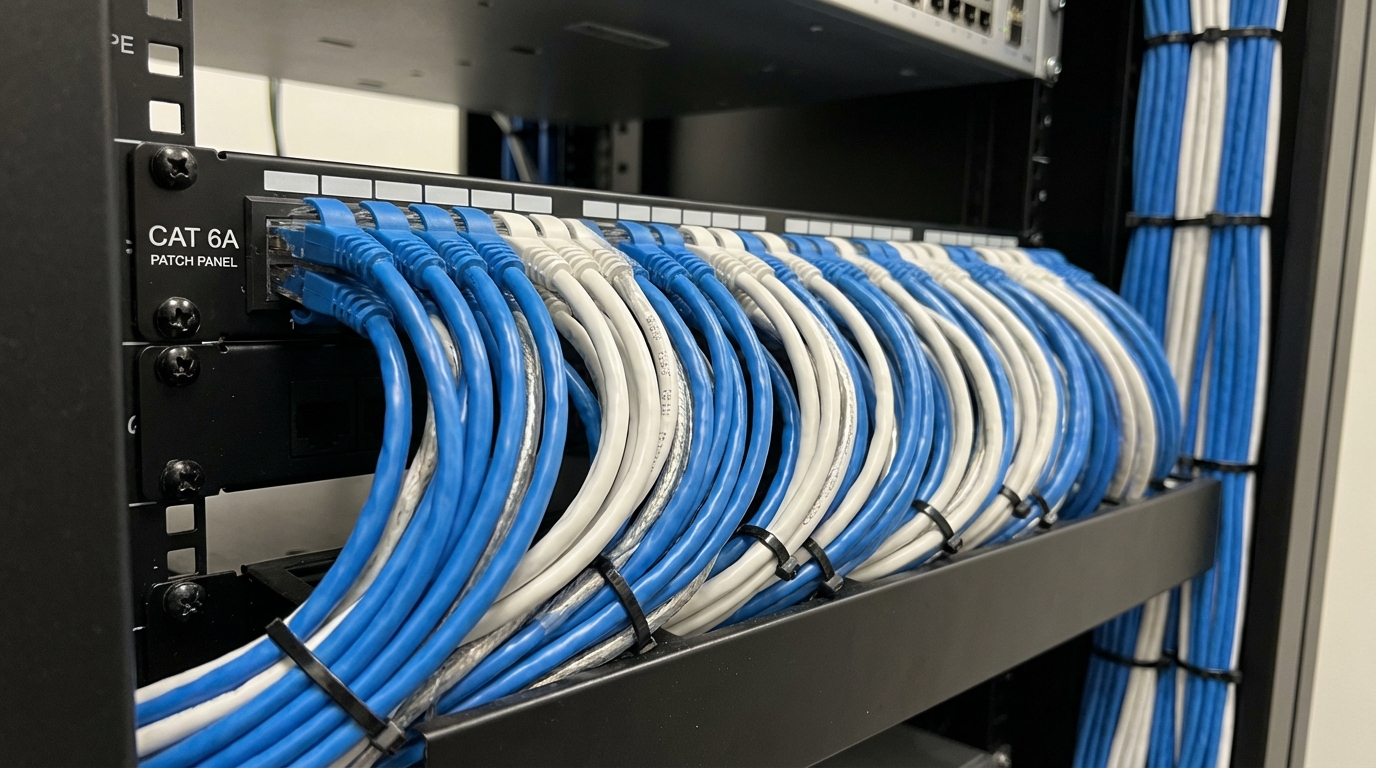

Gestion des longueurs de cordons
Dans la baie, utilisez des cordons RJ45 adaptés (environ 0,5 à 1 m). Des câbles trop longs s’enroulent, compliquent l’identification et réduisent la lisibilité du brassage.
Rayon de courbure des câbles
Ne pliez jamais violemment les câbles ; respectez un rayon de courbure d’au moins quatre fois leur diamètre pour éviter micro-ruptures et pertes de débit.
Séparation courants forts et faibles
Maintenez une distance d’au moins 30 cm entre chemins de câbles d’alimentation et de données afin d’éviter les perturbations électromagnétiques, particulièrement importantes en milieu industriel et tertiaire.
Schéma de câblage des connecteurs
Adoptez systématiquement le standard T568B pour le sertissage des prises et panneaux ; l’homogénéité simplifie le diagnostic et garantit la compatibilité.
Pour une vision globale de l’architecture courants faibles, consultez : nos solutions courants faibles pour les professionnels.
Gestion, identification et documentation des câbles

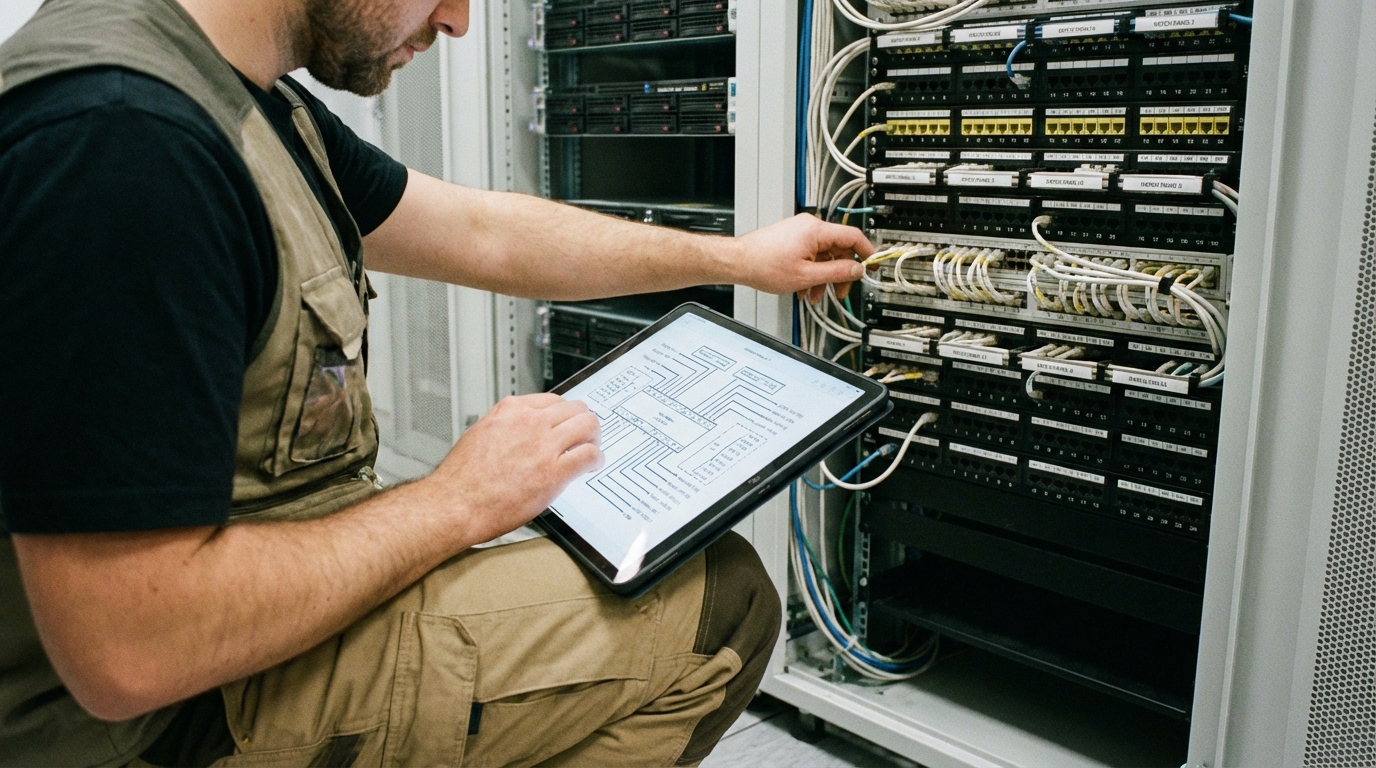

Étiquetage systématique
Étiquetez chaque câble à ses deux extrémités en précisant la destination (bureau, salle, machine) et la fonction (données, caméra, téléphone, réseau industriel). Un code couleur peut également aider : blanc pour le réseau bureautique, bleu pour les équipements techniques, jaune pour le lien opérateur.
Chemins de câbles structurés
Employez guides horizontaux et verticaux ainsi que serre-câbles pour regrouper les faisceaux, éviter l’enchevêtrement et permettre le remplacement d’un câble sans tout démonter.
Documentation et mise à jour
Tenez un plan à jour recensant les prises murales et leurs ports associés, les longueurs de câbles, les emplacements d’équipements, l’adressage IP et la répartition VLAN. Stockez-le sur un serveur ou un NAS et actualisez-le à chaque intervention.
À faire et à ne pas faire pour le câblage d’une baie de brassage
| À faire | À ne pas faire |
|---|---|
| Prévoir suffisamment d’espace dans la baie dès la conception, en anticipant la croissance des effectifs et des équipements. | Remplir la baie au maximum dès le départ, bloquant toute évolution future. |
| Séparer clairement courants forts et faibles dans les goulottes et chemins de câbles. | Laisser des câbles pendre ou s’accumuler sans guidage, ce qui complique les dépannages et risque les arrachements. |
| Utiliser des composants de qualité professionnelle adaptés à un usage intensif. | Mélanger sans réflexion les usages critiques et les réseaux invités sur un même switch. |
| Documenter chaque modification, même mineure, du brassage pour conserver une vision claire. | Confier les travaux à des intervenants non spécialisés, surtout en présence de contraintes industrielles ou de poste HTA. |
Checklist d’installation pour bureaux et PME
| Étape | Tâche essentielle |
|---|---|
| 1 | Définir les besoins actuels et futurs en prises réseau, Wi-Fi, téléphonie, vidéoprotection, interphonie. |
| 2 | Choisir une baie 19 pouces avec hauteur et profondeur adaptées aux équipements. |
| 3 | Planifier la répartition des équipements : haut (brassage), milieu (switches), bas (alimentation/onduleur). |
| 4 | Installer des chemins de câbles distincts pour courants forts et faibles en respectant les distances de sécurité. |
| 5 | Tirer les câbles RJ45 en catégorie 6A, limiter leur courbure et respecter les longueurs prévues. |
| 6 | Terminer et tester chaque lien sur panneau de brassage et prise murale selon le schéma T568B. |
| 7 | Brasser proprement les ports vers les switches avec des cordons de longueur adaptée. |
| 8 | Étiqueter câbles, ports et équipements puis mettre à jour la documentation réseau. |
Tests, validation et configuration logique du réseau
Après le câblage, vérifiez la continuité de chaque lien RJ45 avec un testeur et contrôlez l’absence de diaphonie excessive, surtout en cas de débits élevés ou de PoE intensif. Validez ensuite le budget PoE des switches pour garantir une alimentation suffisante des caméras, points d’accès Wi-Fi et téléphones.
Testez la connectivité et le débit réel via des outils de mesure ou, à défaut, par des transferts de fichiers conséquents entre postes ou vers un NAS. Enfin, consolidez la couche logique : créez des VLAN pour séparer production, bureautique, vidéoprotection et invités ; mettez en place une qualité de service priorisant la visioconférence ou les applications métiers ; exportez les journaux d’événements vers un serveur ou un NAS pour conserver une traçabilité.
Mini FAQ sur le câblage de baie de brassage pour les PME
Une baie murale est-elle suffisante pour une PME ?
Pour une petite structure, une baie murale 19 pouces d’environ 12 U peut convenir si elle est bien dimensionnée et ventilée. Lorsque les besoins en serveurs ou la densité de câblage augmentent, une baie au sol devient préférable.
Faut-il absolument utiliser des câbles Cat 6A ?
En environnement tertiaire moderne, oui : même si vos switches actuels ne dépassent pas 1 Gigabit, les besoins futurs en débit et en alimentation PoE justifient l’investissement, d’autant que les câbles resteront en place de nombreuses années.
Puis-je mélanger courants forts et faibles dans les mêmes goulottes ?
C’est techniquement possible avec des séparations internes adaptées, mais fortement déconseillé sans étude détaillée ; mieux vaut séparer clairement les cheminements pour limiter les perturbations et simplifier la maintenance.
Quand faire appel à un spécialiste des courants faibles ?
Dès que votre réseau supporte des usages critiques (production, sûreté, téléphonie, supervision) ou que vous œuvrez en milieu industriel avec contraintes électriques fortes. Un spécialiste maîtrise à la fois les aspects électriques et réseaux, réduisant ainsi les risques d’indisponibilité.
Un câblage de baie de brassage bien pensé est un investissement stratégique pour la performance et la fiabilité de votre bâtiment tertiaire. En appliquant ces principes de dimensionnement, d’organisation, de câblage structuré et de documentation, vous posez des bases solides pour vos usages actuels et futurs. Pour un accompagnement par une entreprise de taille humaine, sans sous-traitance, maîtrisant à la fois l’électricité industrielle et les courants faibles, découvrez : nos solutions courants faibles pour les professionnels.
Vers une baie de brassage pérenne et évolutive
En structurant soigneusement votre câblage baie de brassage, en anticipant les besoins futurs et en documentant chaque étape, vous sécurisez le fonctionnement de vos bureaux ou ateliers pour les années à venir. Cette approche limite les arrêts de production, simplifie les interventions de maintenance et garantit un réseau prêt à absorber de nouveaux usages numériques sans refonte complète de l’infrastructure.
